Tres líneas principales.

MR Maquinaria distribuye equipos ATP completos y sus componentes por separado. La configuración correcta se confirma con modelo, rotación, conexión y fotos.

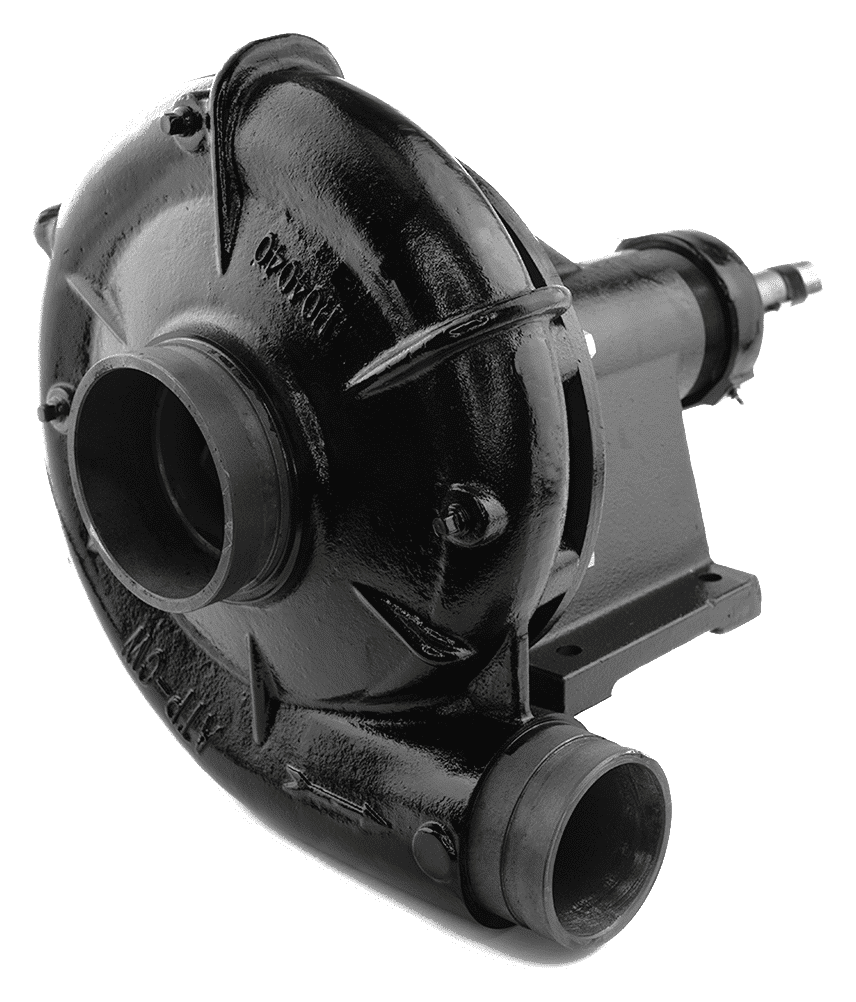

Bomba de caracol ATP B3Z CW acanalada, vista frontal

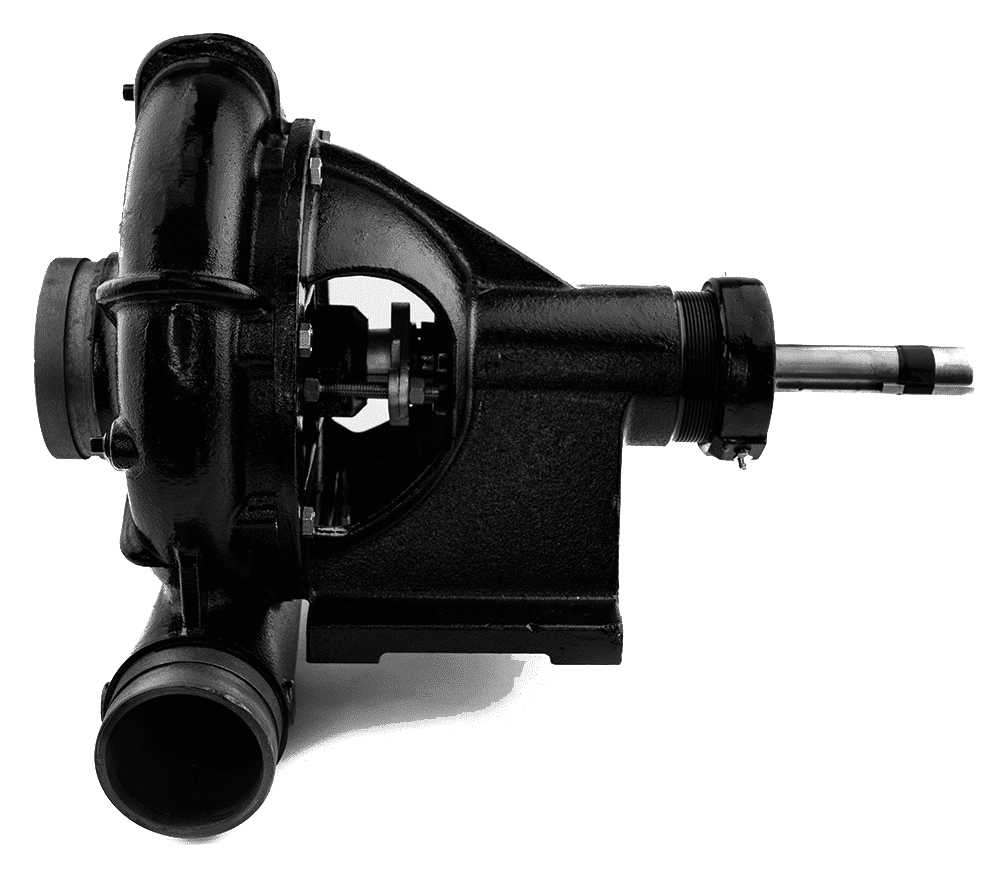

Bomba de caracol ATP B3Z CW acanalada, vista lateral

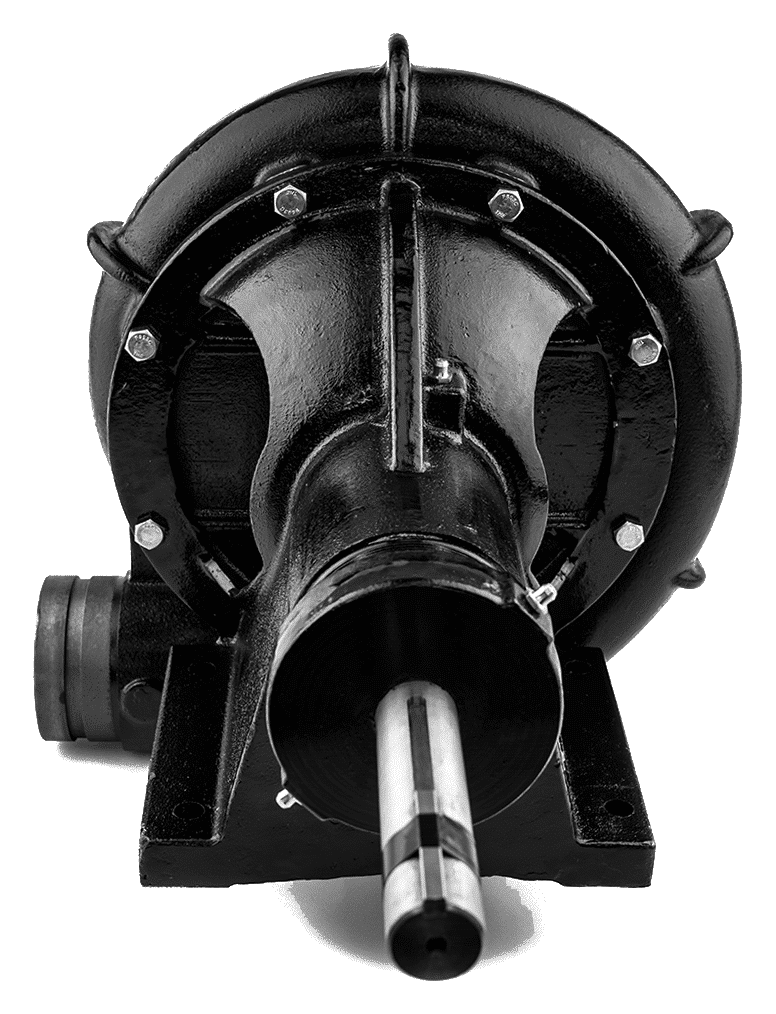

Bomba de caracol ATP B3Z CW acanalada, vista de conexión

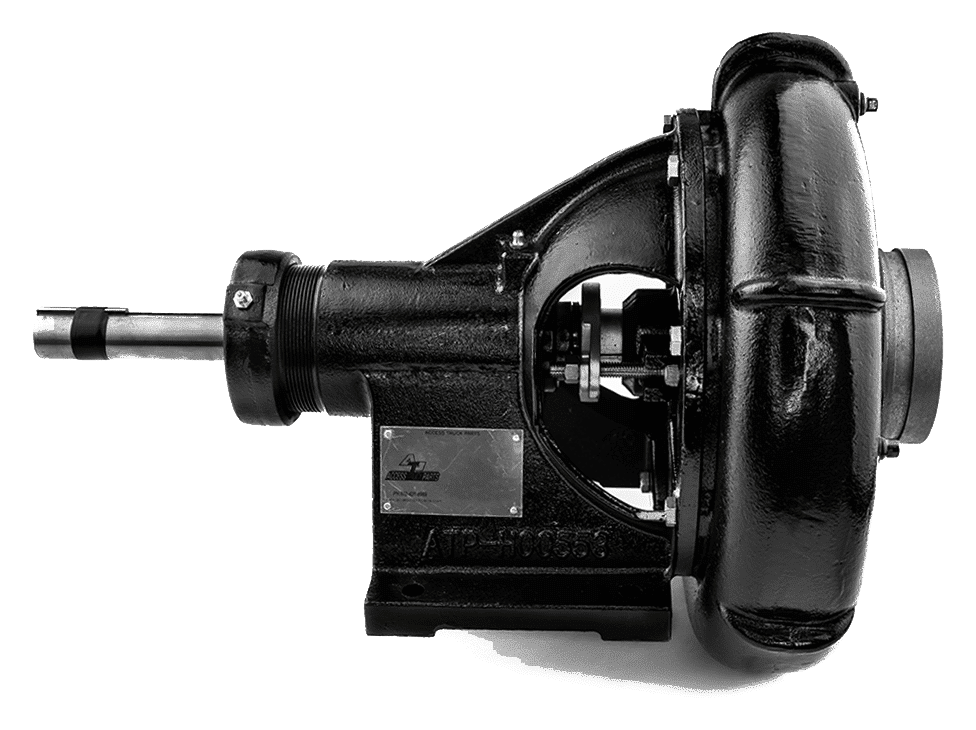

Bomba de caracol ATP B3Z CW acanalada, vista posterior

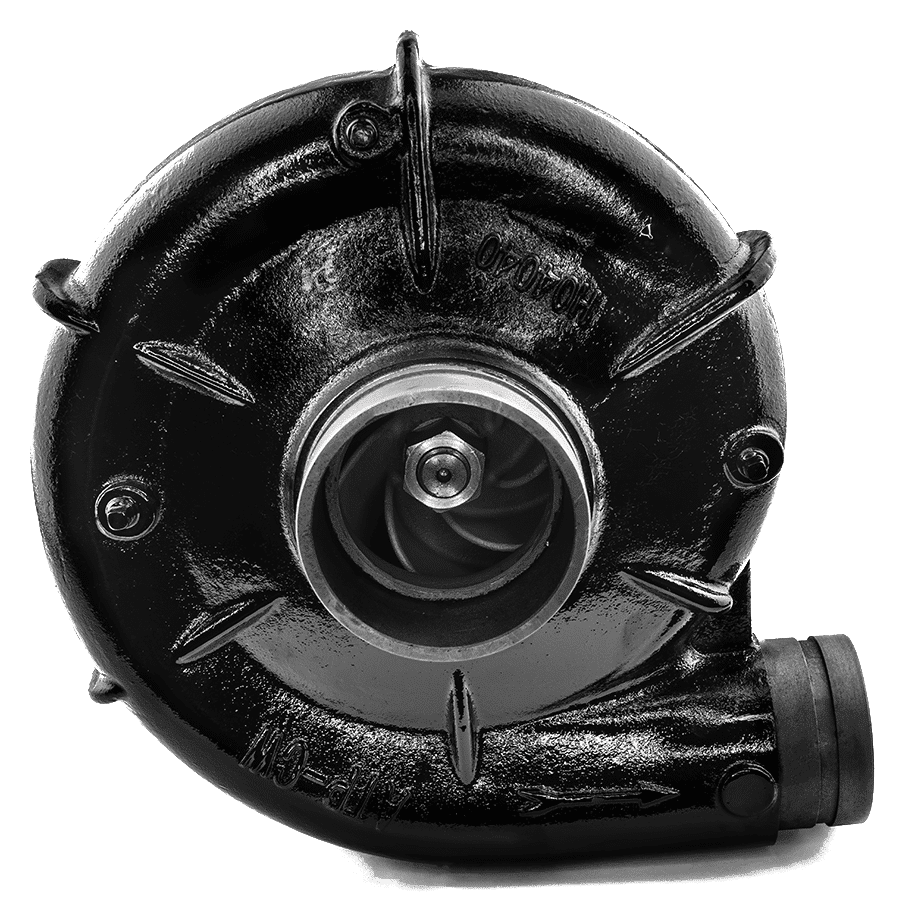

Bomba de caracol ATP B3Z CW acanalada, detalle del bastidor

Bomba de caracol1 / 5

Configuración común mostrada: CW · acanalada · empaquetadura

Bomba de Caracol
ATP B3Z

Bomba centrífuga completa para pipa. El caracol, impulsor, flecha, sello y demás refacciones forman parte de esta misma línea y también se venden por separado.

Succión4 pulgadas

Descarga3 pulgadas

Rendimiento ATPHasta 800 GPM a 70 PSI*

Referencia mostrada101-B66899

Más detalles y especificaciones

Configuración mostrada

Tipo: Centrífuga, montada en bastidor
Modelo: B3ZRM
Rotación: Horario (CW)
Conexión: Acanalada (grooved)
Sello: Empaquetadura (rope seal)
Flecha: 1 1/8" con cuñero de 1/4"
Peso publicado: 93 lb
Embarque: 22 × 18 × 18 pulgadas
Presión máxima de trabajo: 266 PSI según curva ATP*

*Datos publicados por ATP. El punto real de operación depende de RPM, potencia, tubería e instalación; 800 GPM a 70 PSI corresponde a 2,500 RPM.

Bombas completas disponibles

Sello	Conexión	Rotación	SKU ATP
Empaquetadura	Roscada	CW	104-B66161
Empaquetadura	Roscada	CCW	104-B66168
Empaquetadura	Acanalada	CW	101-B66899
Empaquetadura	Acanalada	CCW	101-B66895
Mecánico	Roscada	CW	108-B68414
Mecánico	Roscada	CCW	108-B68415
Mecánico	Acanalada	CW	B68417*
Mecánico	Acanalada	CCW	105-B68416

*ATP publica B68417 con prefijos distintos entre su ficha de producto y su desglose PDF. Se confirma la referencia final antes de cotizar.

Partes B3Z por separado

Caracol acanalado CW — 113-H04040
Caracol acanalado CCW — 113-H04041
Caracol roscado CW — 113-H00689
Caracol roscado CCW — 113-H00698
Impulsor CW — 112-M02153
Impulsor CCW — 112-M02181
Kit de flecha CW — 111-B80698
Kit de flecha CCW — 111-B80696

Empaque de voluta — 116-S05126
O-ring de voluta — 116-M14943
Empaque de cuerda, juego de 6 — 116-S14022
Sello mecánico — 116-S32690
Camisa de flecha — 116-S05127 / 116-S39242
Rodamientos — 116-S13270 y 116-S13271
Anillo deflector de agua — 116-S12260
Bastidores, tapas, anillos y tornillería

Puede cotizar la bomba completa, el caracol, un kit de reconstrucción o cada componente por separado.

Cotizar bomba o parte

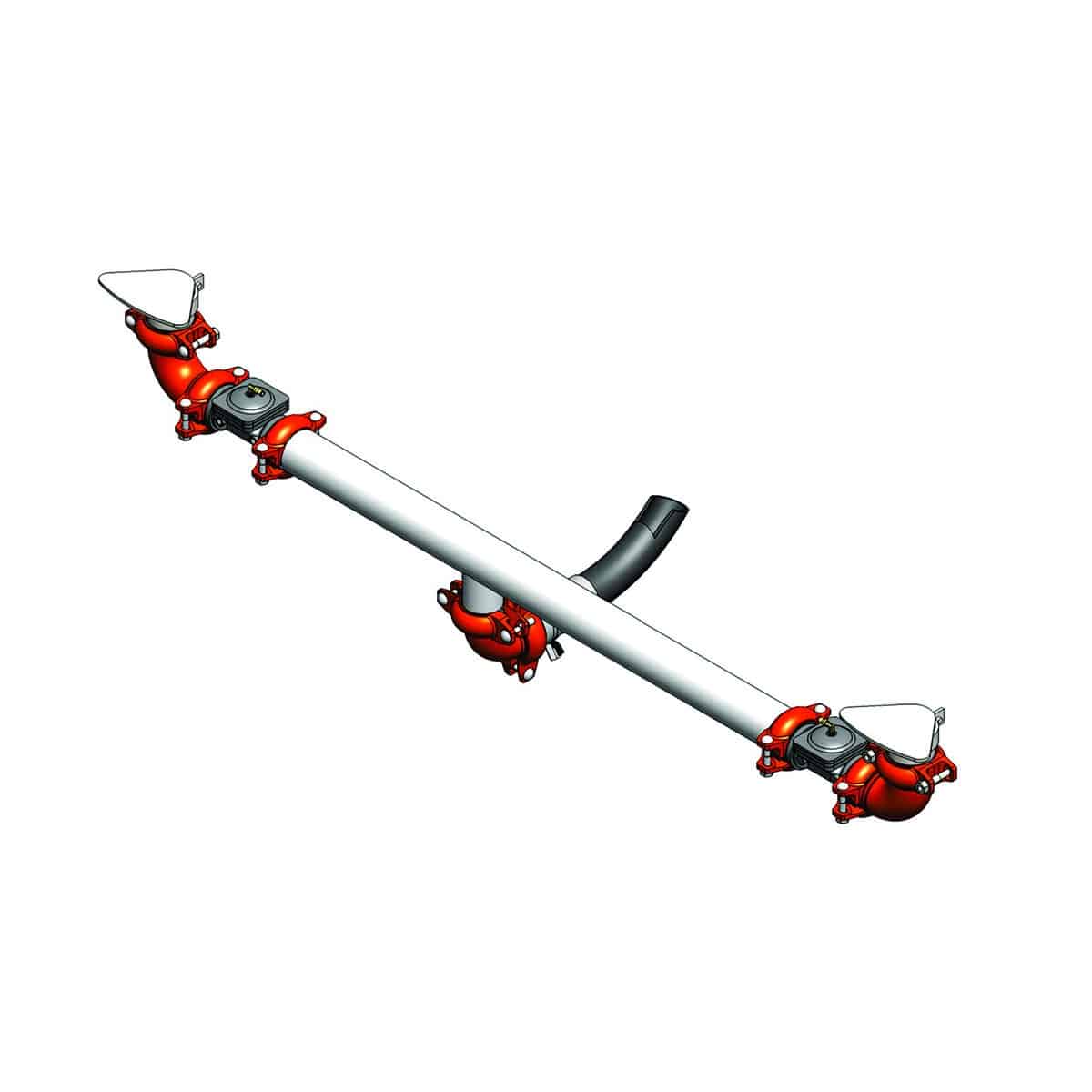

Kit de aspersión frontal ATP de 60 pulgadas

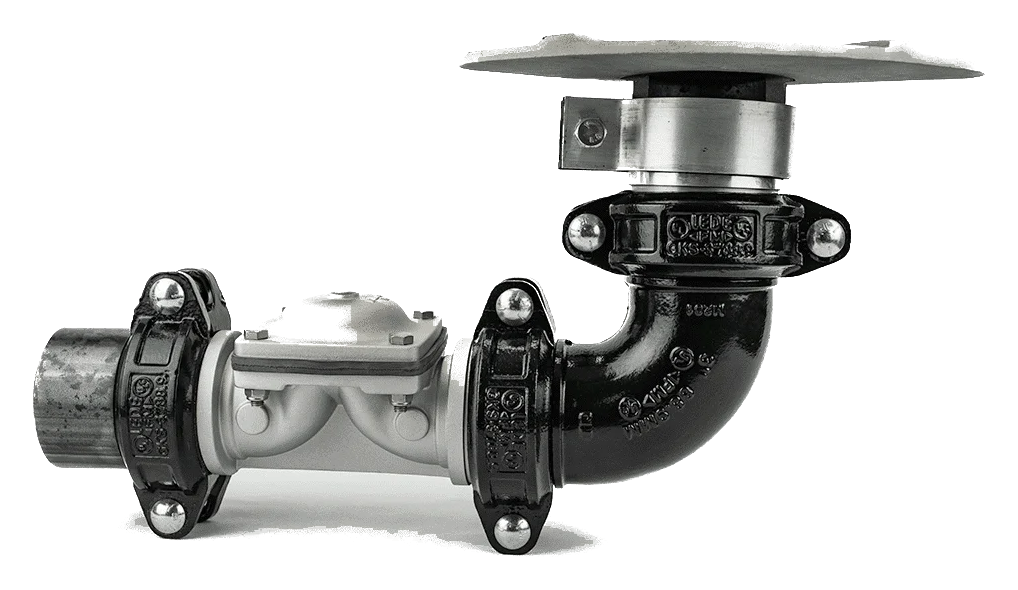

Conjunto de válvula y deflector del kit de aspersión

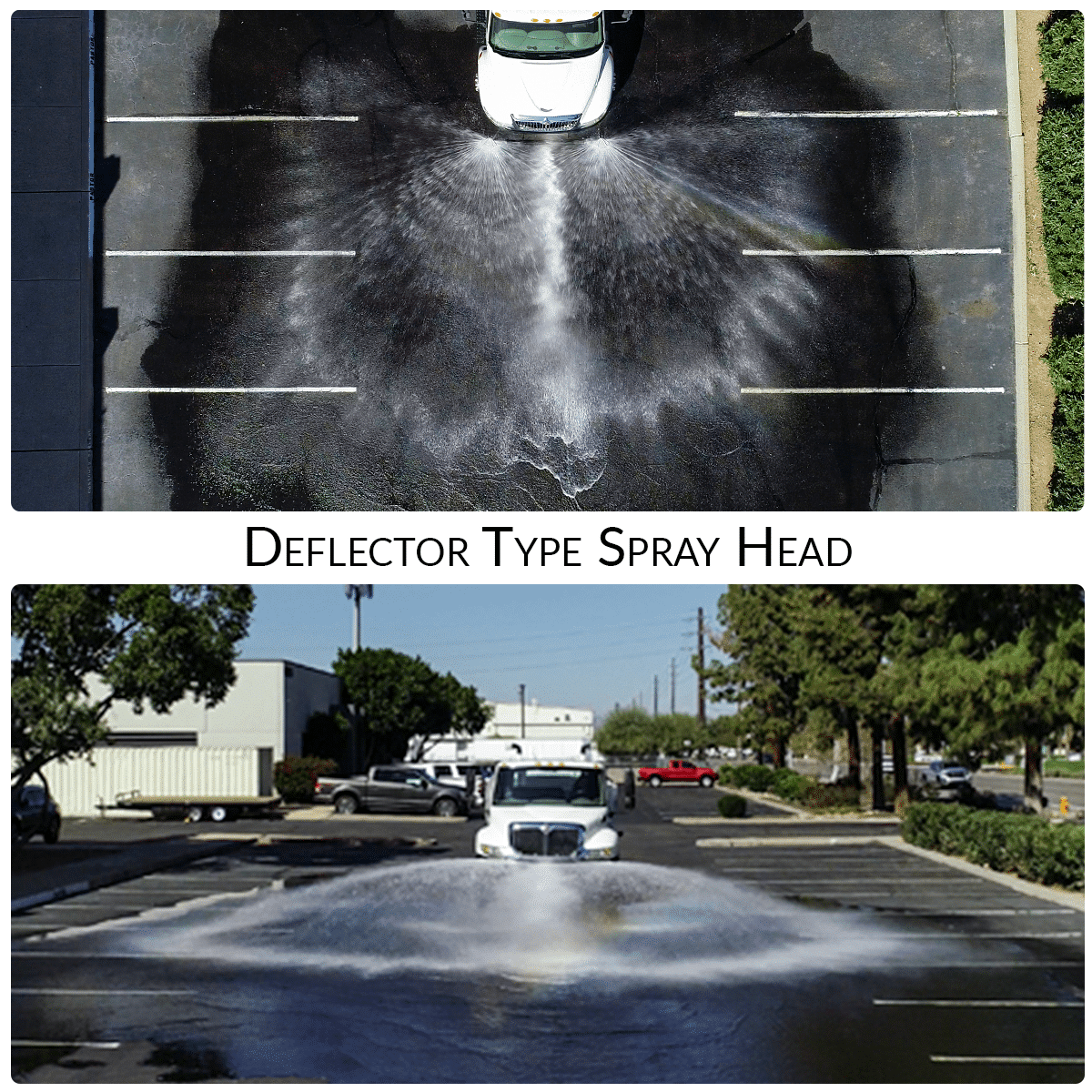

Comparación del patrón de aspersión de cabezales deflectores

Kit de aspersión1 / 5

Configuración común mostrada: barra frontal acanalada

Kit de Aspersión
para Pipa

Conjunto ATP para agregar una barra completa de aspersión frontal. Incluye tubería, válvulas, cabezales deflectores, conexiones, soportes y línea de aire.

SKU mostrado900-FSB-301

Barra60 pulgadas

ConexiónAcanalada

ControlCierre por aire

Más detalles y especificaciones

Especificaciones ATP

Tipo: Barra frontal completa
Peso publicado: 92 lb
Embarque: 60 × 14 × 18 pulgadas
Cabezales: 2 deflectores cortos de 3"

Componentes incluidos

1 × tubo acanalado de 60" — 2410-3x60.000
1 × niple acanalado con muesca — 249-300
2 × válvulas en línea de 3" — 1721-300

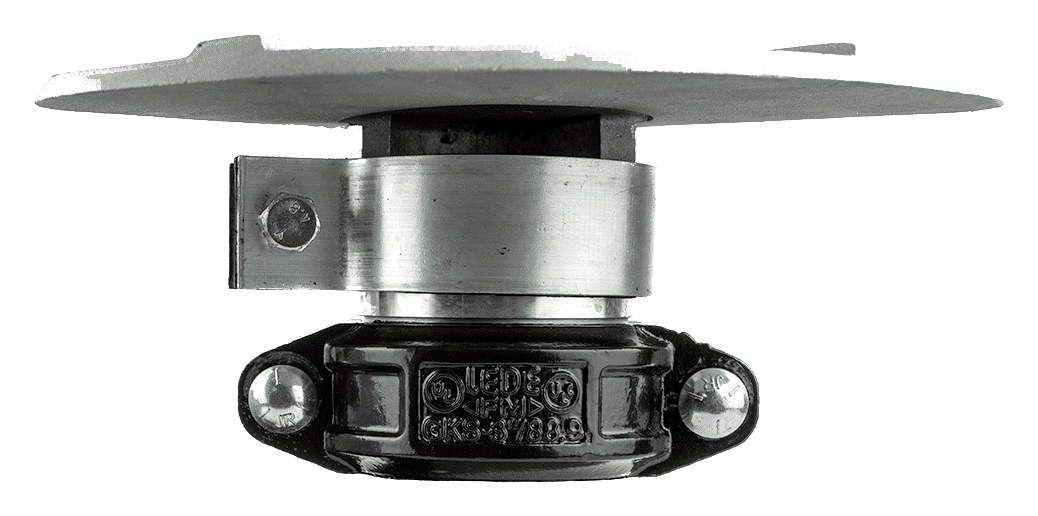

2 × cabezales deflectores cortos — 211-3-100
3 × codos acanalados de 90° — 241-90300
1 × cople reductor 3" × 2.5" — 251-300x250

1 × niple 2.5" acanalado a espiga — 244-250
2 × soportes para defensa — 900-FRONTBRKT
7 × coples Zero Flex de 3" — 251-300ZFG
2 × conectores de aire 1/4" × 1/8"
25 pies de tubería de aire negra de 1/4"
Configuración trasera disponible a cotización

El kit completo y sus válvulas, cabezales, coples, codos, niples y soportes pueden cotizarse por separado.

Cotizar kit o componente

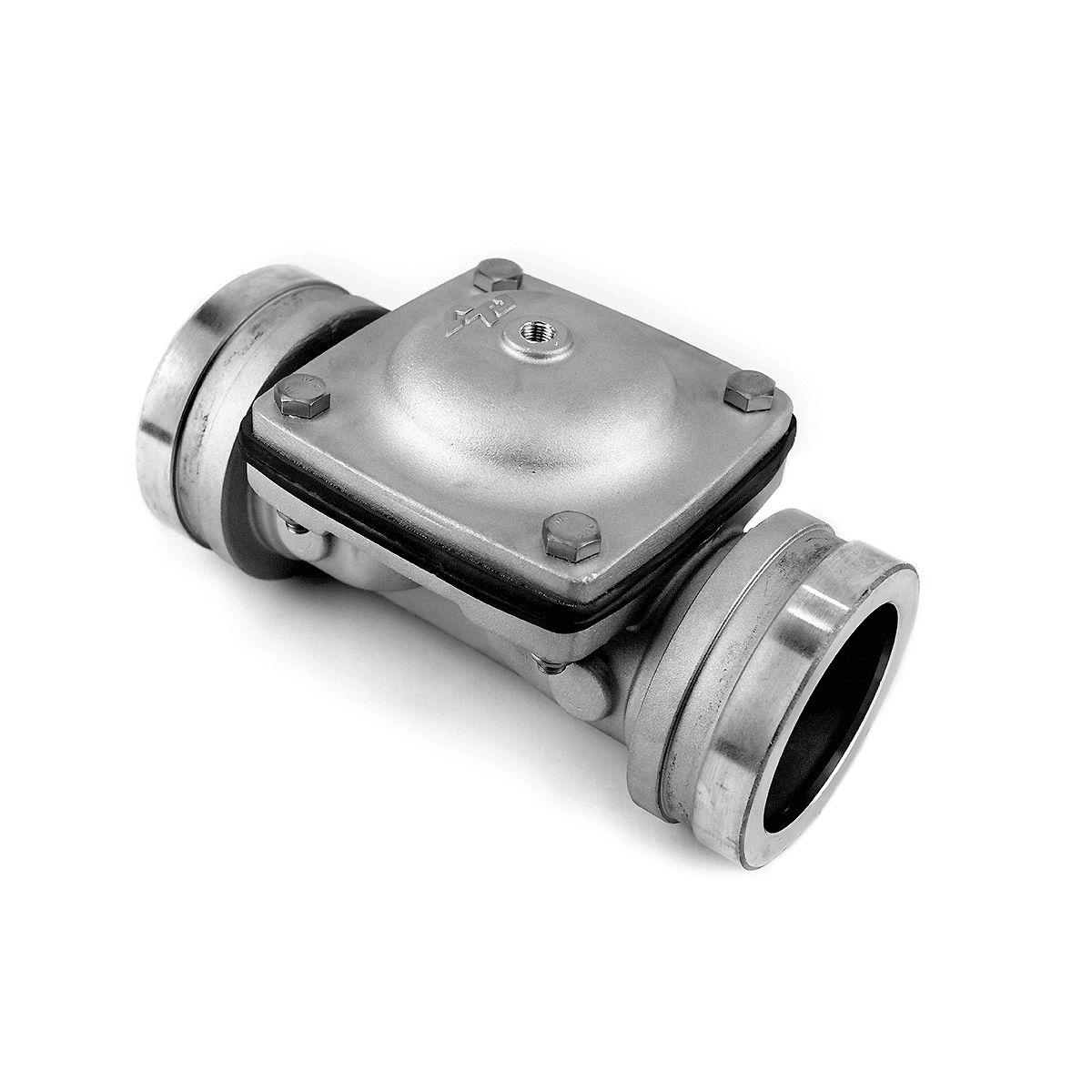

Válvula de diafragma ATP 1721-300 de 3 pulgadas

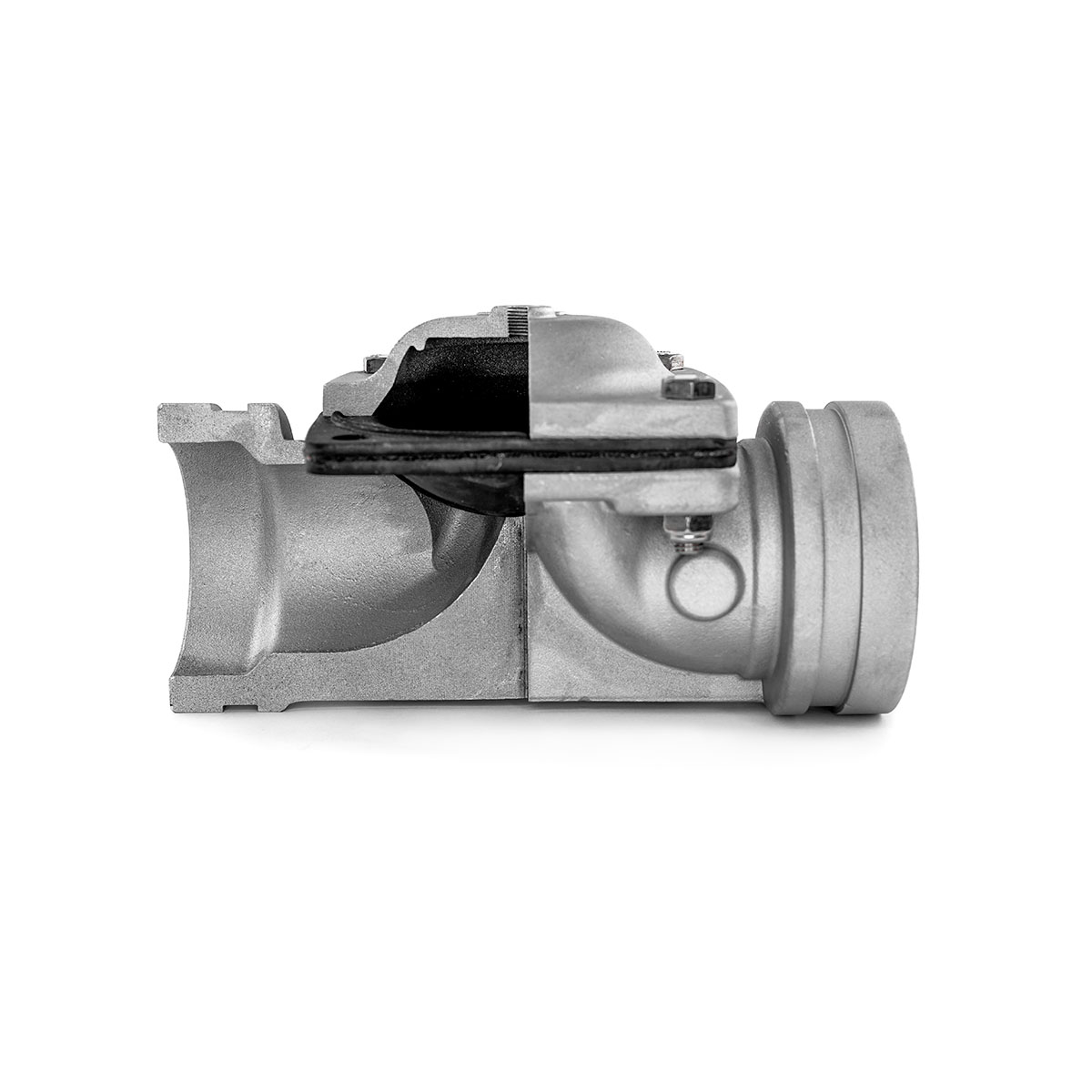

Vista abierta de la válvula de diafragma ATP 1721-300

Válvula1 / 2

Válvula en línea para sistemas de aspersión

Válvula de Diafragma
de 3 Pulgadas

Válvula ATP de aluminio, accionada por aire para controlar el flujo hacia deflectores, aspersores laterales y otros cabezales.

SKU1721-300

Diámetro3 pulgadas

ConexiónAcanalada

AcciónCierre por aire

Más detalles y especificaciones

Especificaciones ATP

Construcción: Aluminio
Peso publicado: 3 lb
Dimensiones: 8 × 4 × 5 pulgadas
Conexión de aire: Requiere fitting de 1/8"*
Aplicación: Deflector, aspersor lateral y otros cabezales
Diafragma de reemplazo: 1723-300

*El fitting de aire de 1/8" no está incluido con la válvula individual, según ATP.

Opciones relacionadas

Válvula individual 1721-300
Diafragma de reemplazo 1723-300
Kit en línea con cabezal deflector
Configuraciones acanaladas o combinadas FNPT/acanaladas, según aplicación
Válvulas y componentes disponibles por separado

Envíanos fotos de conexiones, medida de tubería y tipo de control para confirmar la válvula correcta.

Cotizar válvula o parte

Para cotizar, envía el producto o SKU, rotación CW/CCW cuando aplique, tipo de conexión, ciudad, aplicación y fotos. No se asume compatibilidad solo por la apariencia.
